오토 캐드 뷰어(DWG Trueview) 무료 다운로드와 사용방법

오토 캐드 뷰어(DWG Trueview)의 기능

건축 및 인테리어 이외에도 간단한 도면 설계부터 복잡한 기계 설계까지 다양하게 사용되는 오토캐드가 사용된다. 오토캐드는 dwg, dxf파일의 형식을 사용하는데, 그 파일의 포맷을 쉽게 볼수 있는 기능(dwg viewer)과 높은 버전의 dwg, dxf파일을 낮은 버전으로 변환하여 사용자의 프로그램 버전업그레이드가 필요없이 파일을 변환(dwg convert)할수 있는 기능을 가지고 있다. 오늘은 그러한 프로그램인 오토 캐드 뷰어의 무료 다운로드와 사용방법을 알아보고자 한다.

오토 데스크 공식 홈페이지에서 무료다운로드

오토 캐드 뷰어(DWG Trueview)의 프로그램은 오토데스크 공식 홈페이지에서 무료로 업데이트 하며 제공하고 있다. 오토 캐드의 새버전이 나올때 마다 캐드뷰어 프로그램도 계속 무료로 제공되고 있기 때문에 최신 자료는 오토 데스크 홈페이지에서 다운로드가 가능하다. 앞으로 나올 화면의 노란색 화살표를 잘 확인만 하면 어렵지 않게 무료 다운로드와 사용방법을 알수 있으니 천천히 시작해보겠다.

오토데스크 | 3D 설계, 엔지니어링 및 엔터테인먼트 소프트웨어

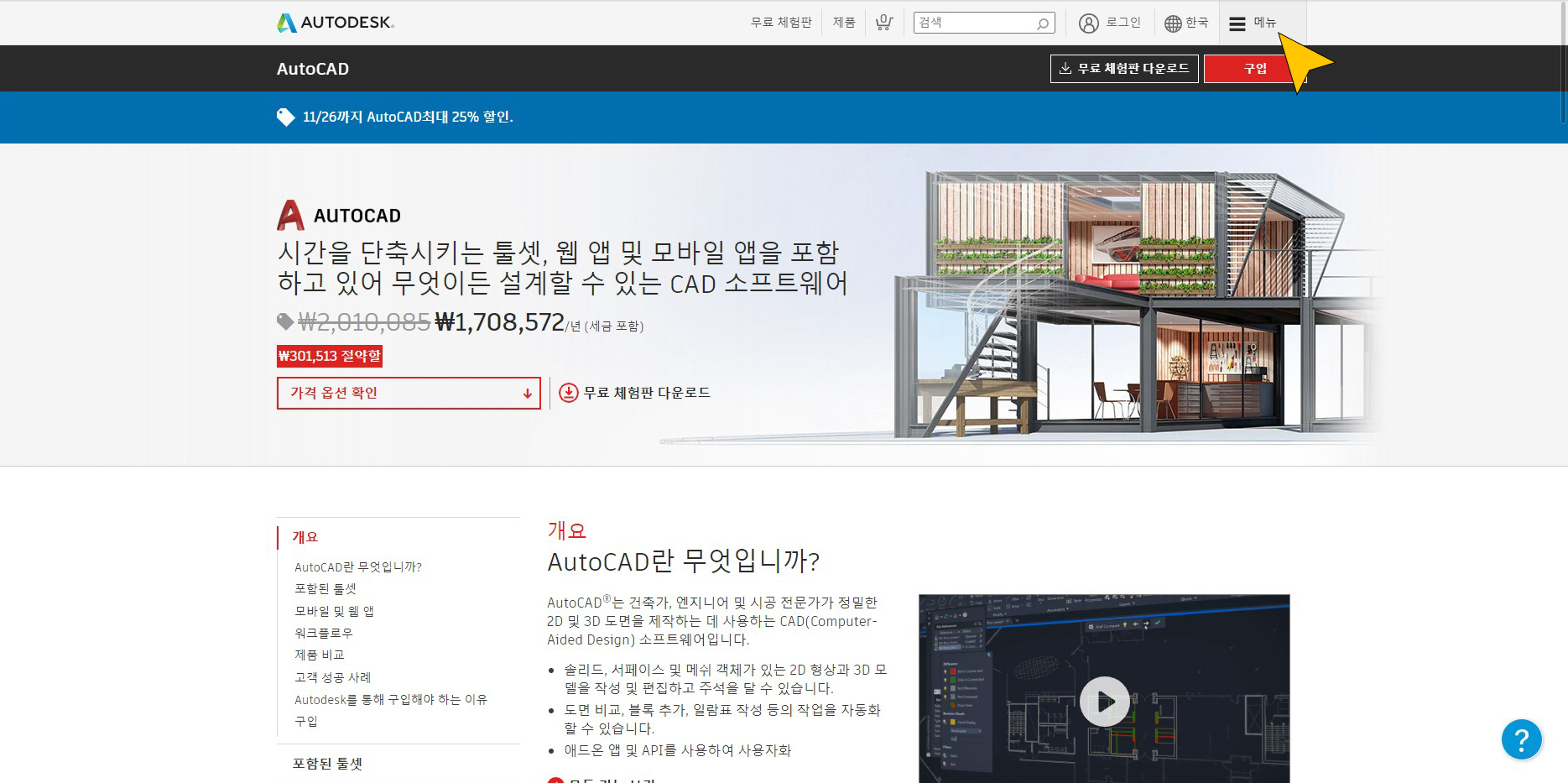

먼저, 프로그램의 무료 다운로드를 위해 위의 오토 데스크 홈페이지로 접속후 오른쪽 상단의 "메뉴"항목을 클릭한다.

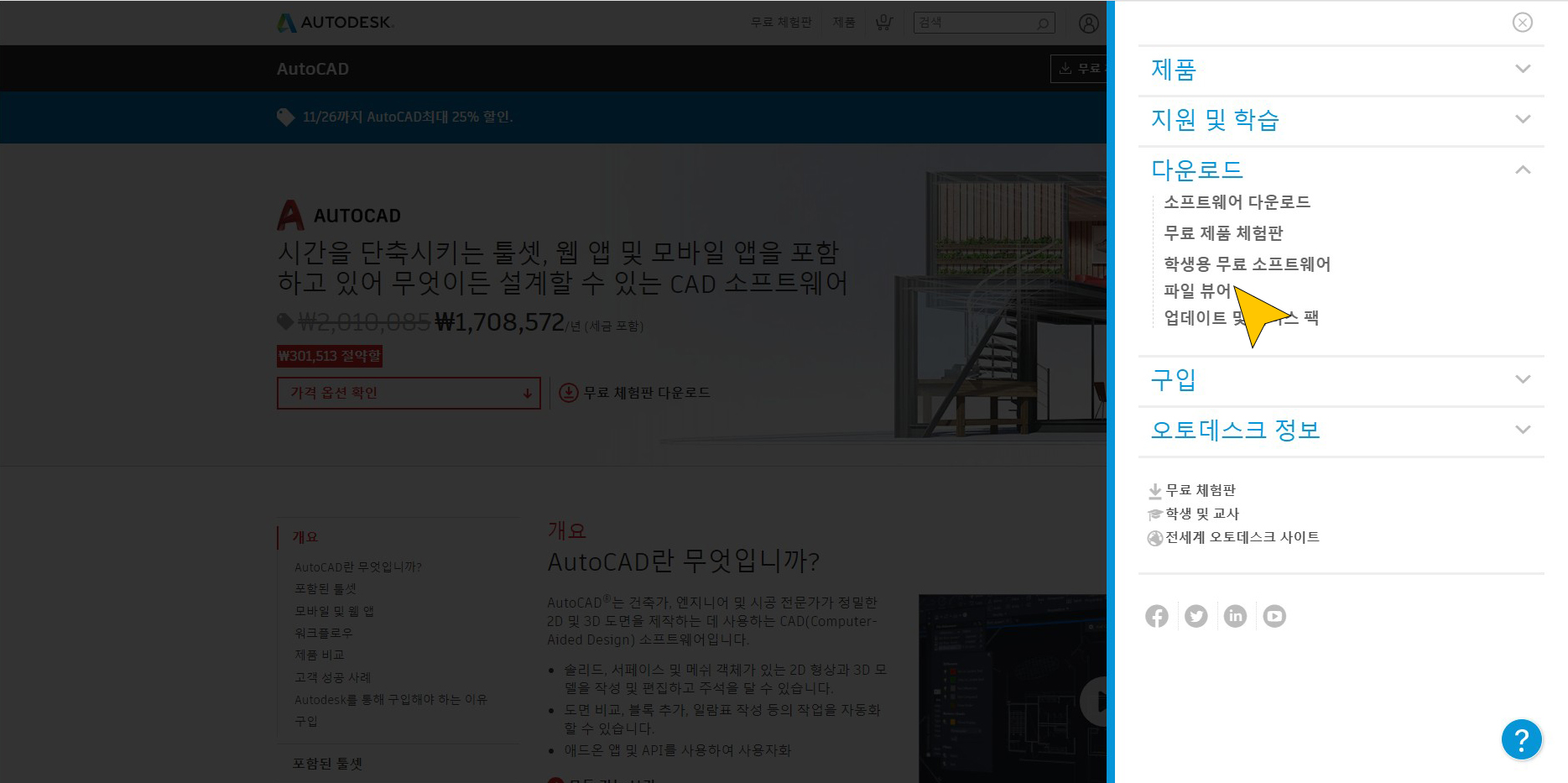

메뉴항목을 클릭후 펼쳐지는 메뉴에서 "다운로드" 항목을 클릭하여 다음 단계로 진행한다.

다운로드를 클릭하면 풀다운 메뉴로 여러가지의 메뉴가 추가적으로 나오게 된다. 그중에서 "파일 뷰어"를 선택해 클릭한다.

파일뷰어를 선택하면 아래와 같이 화면이 전환된다. 왼편에 새롭게 나온 "파일 유형별 뷰어 찾기"를 선택한다.

다시한번 화면이 전환되고 아래와 같은 파일 유형별 뷰어를 다운로드할수 있는 링크가 나오게 된다. 그중 우리가 필요한 "DWG Trueview"라는 이름의 dwg파일 아이콘과 같은 메뉴를 선택해준다.

간편한 다운로드와 설치

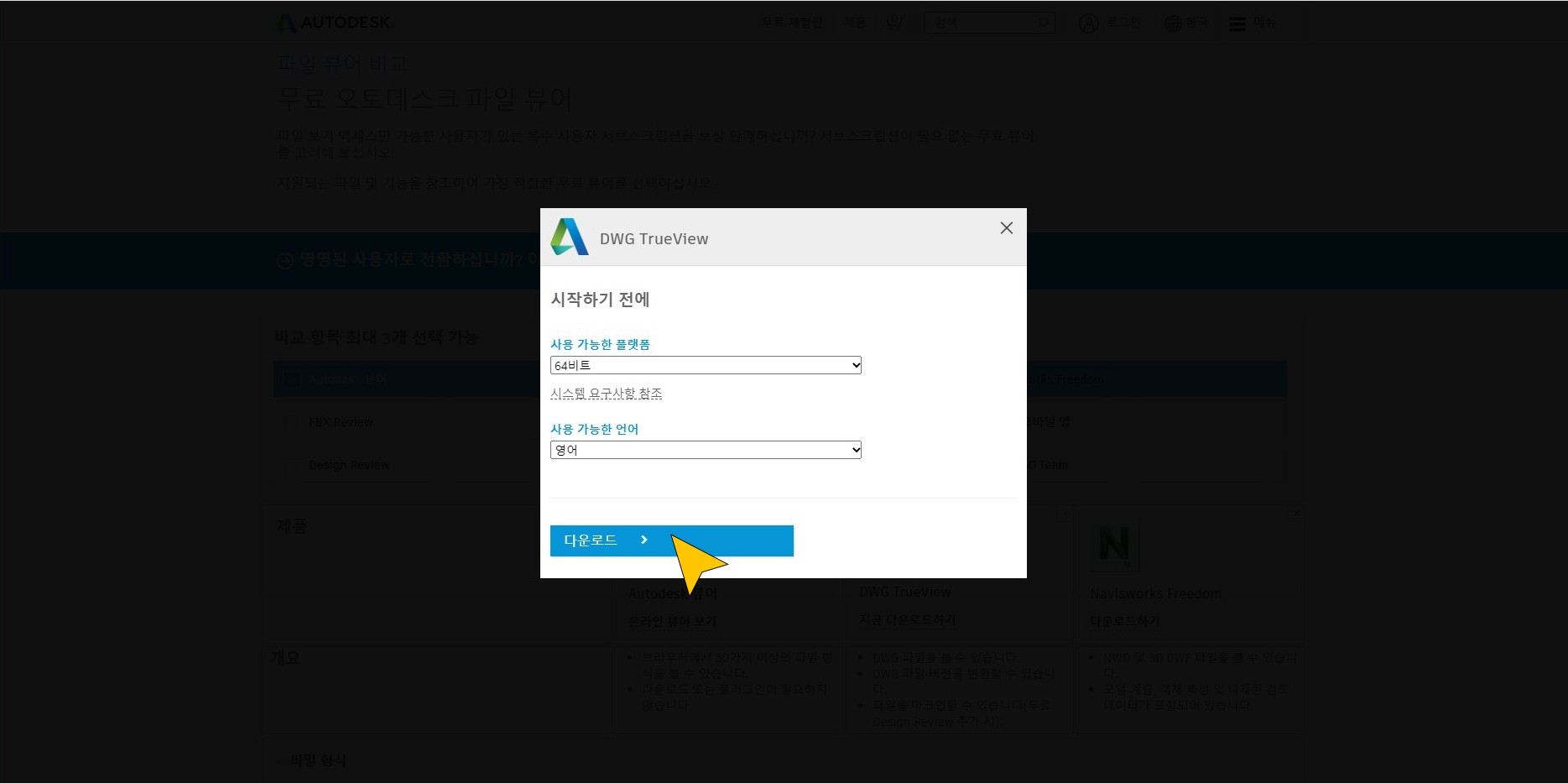

지금까지 오토 캐드 뷰어(DWG Trueview)의 프로그램을 오토데스크 홈페이지에서 찾는 과정이었다. 아래와 같은 화면의 창이 새로 화면이 나오면 현재 사용중인 운영체제에 마춰 32비트 또는 64비트로 나오는데 한번 더 확인한다. 언어는 한국어가 없기 때문에 기본 영어로 설정 후 가장 하단의 "다운로드"를 클릭해 파일을 다운로드 받는다.

아래와 같이 압축해제 할때 저장될 폴더를 선택하는 창이 나오는데 기본창으로 유지한뒤 확인을 누르면 다운로드된 파일의 추출이 시작된다.

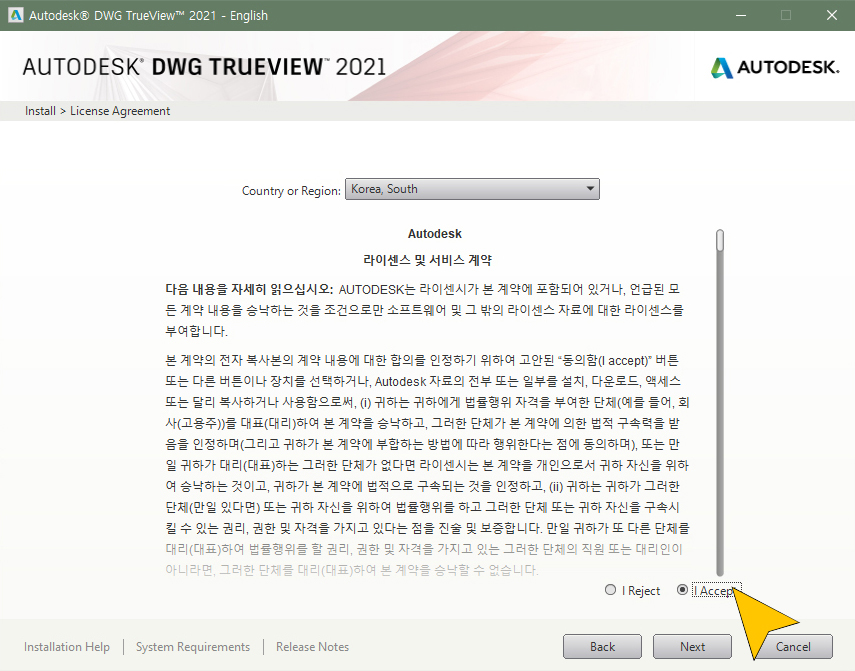

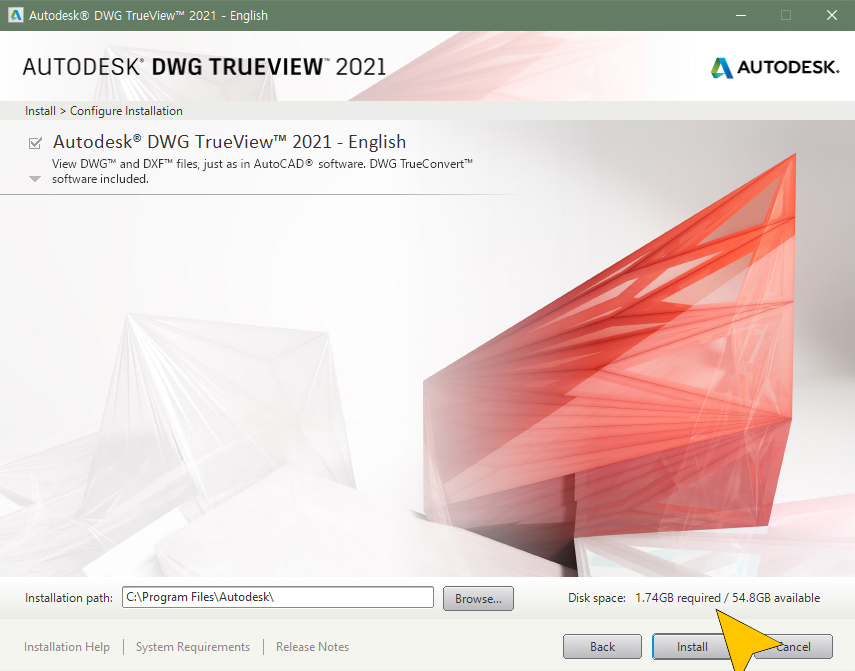

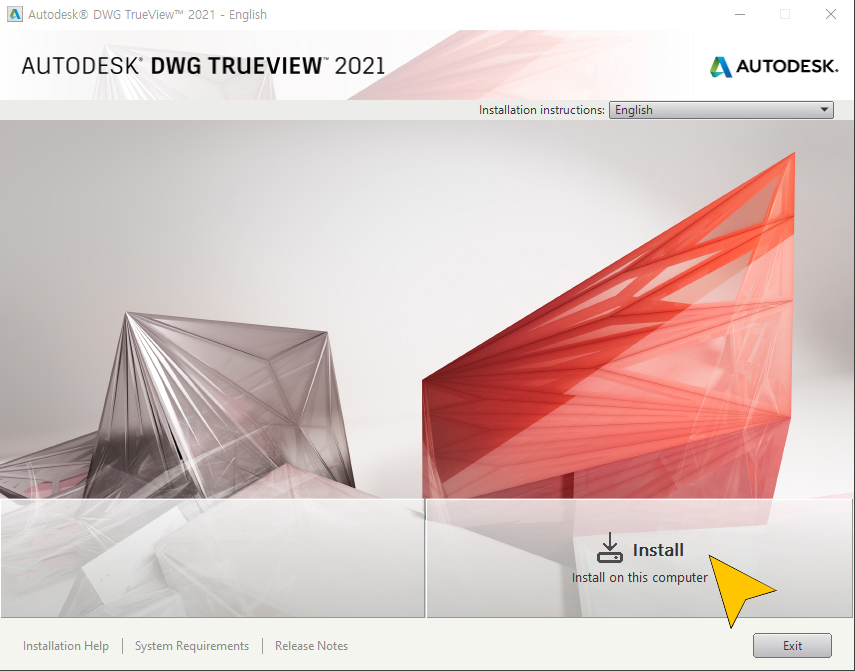

파일의 추출이 완료되면 아래와 같이 오토 캐드 뷰어(DWG Trueview)의 프로그램 설치 화면이 나오게 된다. 별다른 설정은 하지 않아도 되며 아래의 노란 커서를 따라 클릭만 해주면 무료 다운로드 받은 파일의 설치가 완료된다.

바탕화면에 생성된 오토 캐드 뷰어(DWG Trueview) 아이콘

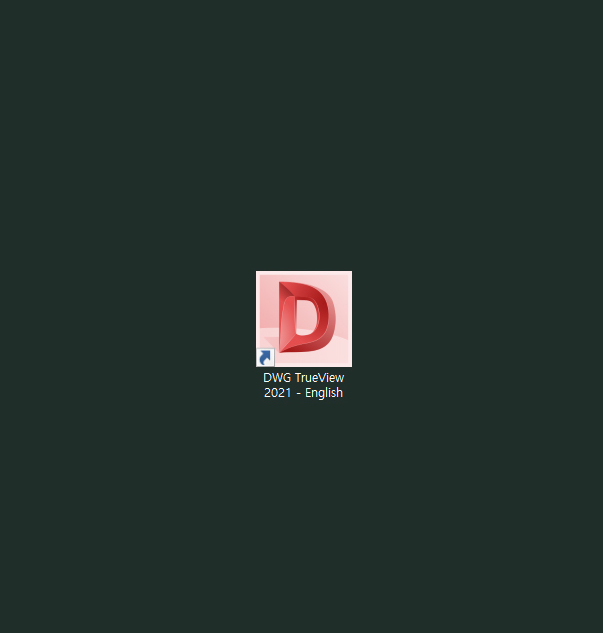

설치가 완료 되고 Finish버튼을 클릭하면 아래와 같은 오토 캐드 뷰어(DWG Trueview)의 아이콘이 바탕화면에 생성된다. 현재 포스팅 작성일 기준 2021버전에 최신으로 배포되어 설치가 완료 되었다.

오토 캐드 뷰어(DWG Trueview) 사용방법

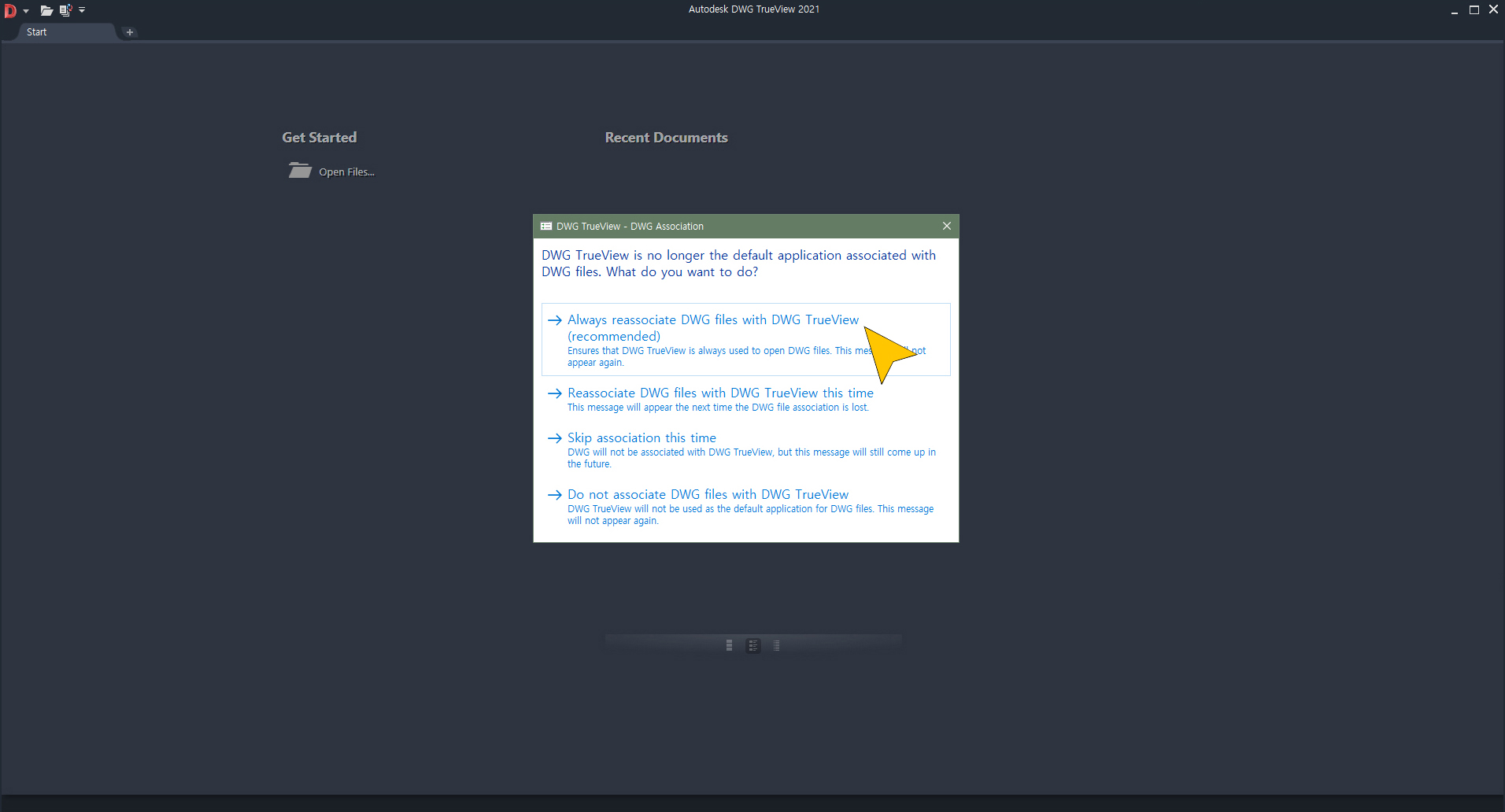

지금까지 어렵지 않게 오토 캐드 뷰어(DWG Trueview)무료 다운로드 후 문제없이 바탕화면에 아이콘이 생겼다면 아이콘을 실행해준다. 실행하면 프로그램 구동전 아래와 같은 창이 나오는데 권장값인 가장 위의 버튼을 클릭해 넘어가준다. 뷰어 기능의 사용은 프로그램 설치 후 dwg파일을 실행해주어 필요한 자료를 확인해주면 된다. 아래부터는 높은 버전의 도면 파일을 낮은 버전으로 변환하는 과정을 살펴보겠다.

오토 캐드 뷰어(DWG Trueview)의 기능 버전 변환

외부에서 dwg, dxf파일을 수신했을때 현재 가지고 있는 캐드의 버전보다 높은 버전에서 작성되어 그대로 저장된 파일을 받았을때 열리지 않는경우가 종종있다. 그 부분에 대한 해결을 할수 있도록 파일의 버전을 낮추는 방법을 알아보겠다. 아래와 같이 프로그램구동후 왼쪽 상단의 "D"모양의 버튼을 클릭하면 풀다운 메뉴가 내려오는데 그중 "DWG Convert"를 선택해준다.

아래와 같은 별도의 창이 생성되면 아래 노란색의 커서가 가르키는 부분의 아이콘을 클릭해 변환하고자 하는 높은 버전의 파일을 선택해 불러온다.

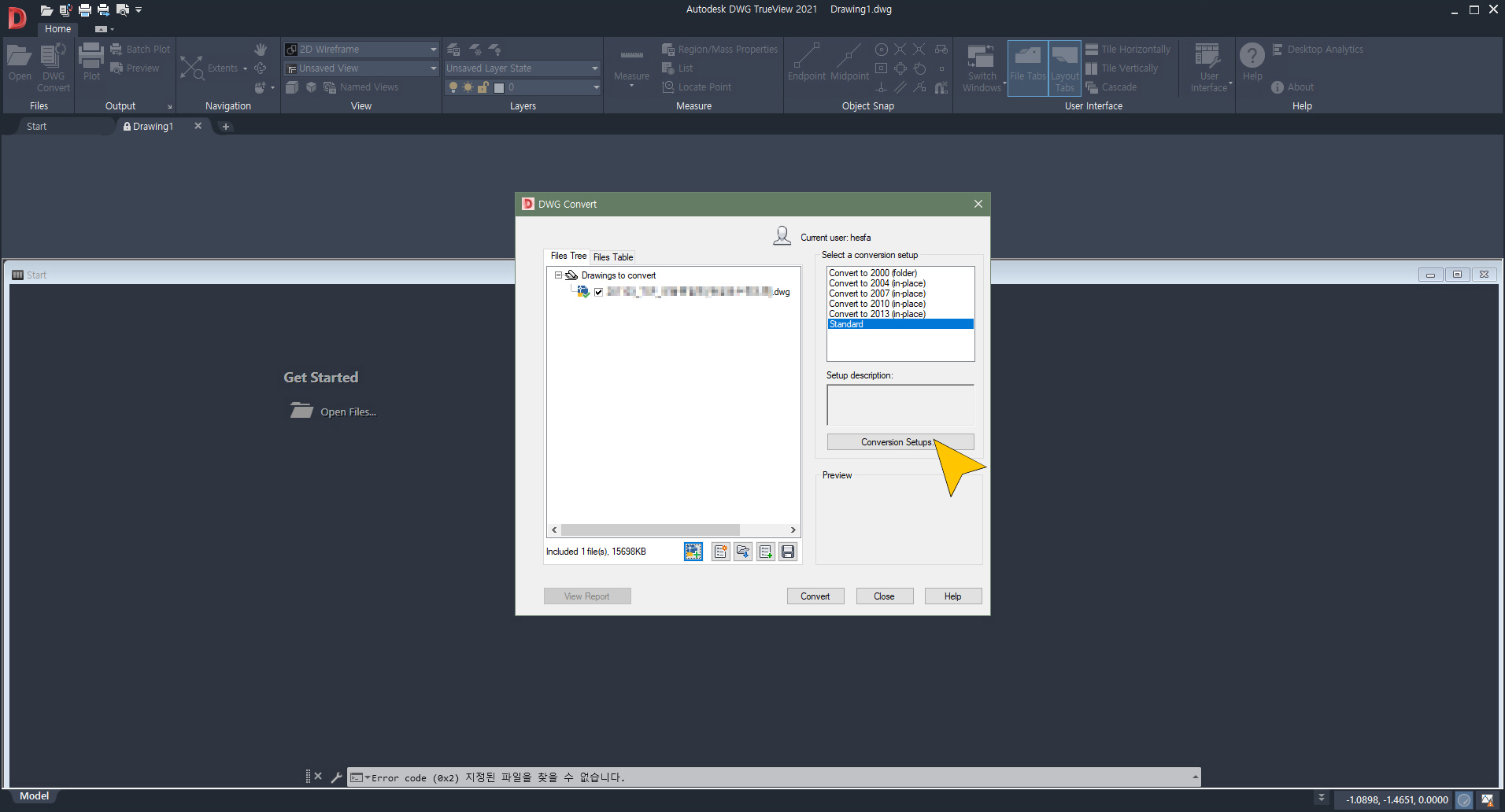

변환을 하고자 하는 파일이 리스트에 로드되면 "Conversion Setups..."버튼을 클릭해 다운그레이드 하고 싶은 버전을 선택하기 위한 창을 불러온다.

아래와 같은 Conversion Setups창이 나오면 변환하고자 하는 버전을 선택하면된다. 현재 사용하고 있는 캐드의 버전과 같은 버전 혹은 더 아래 버전으로 선택하면 된다. 일러스트 처럼 다운그레이드 한다고 해서 용량이 많이 늘어나거나 하지 않기 때문에 원하는 버전을 선택한다. 필자의 경우 주로 2004버전으로 컨버트 하는 편이고, 캐드 프로그램에서도 기본 2004버전으로 저장이 되도록 하여 외부로 파일을 전송해서 다른 사용자들이 파일을 사용하는데 지장이 없도록 하면서 사용하고 있다. 원하는 캐드 버전을 선택하고 "Close"버튼을 눌러 설정을 완료한다.

파일이 로드되고 필요한 버전을 설정한뒤 아래의 "Convert"버튼을 클릭하면 변환 과정을 나타내는 상태바가 나온다. 상태바가 사라지면 변환은 완료된것이다. 별도의 완료 메세지같은 것이 나오지 않기 때문에 다 된것인지 의아할수 있지만, 원본 파일이 있던 폴더로 가서 원본 파일을 실행해보면 이상없이 열리는 것을 확인할수 있을 것이다. 오늘은 이상으로 오토 캐드 뷰어(DWG Trueview)무료 다운로드와 사용법에 대해서 알아보았다. 앞으로 캐드의 버전이 높아 해당 파일이 열리지 않는 상황이 생긴다면 이 방법을 통해 도움이 되었으면 좋겠다.
